匯興智造 電風扇整廠自動化生產線介紹

電風扇整廠自動化生產線是由電風扇組裝線、電風扇老化測試線和電風扇無人包裝生產線三部分組成的，這種一體化的組合可以實現全程自動高效率地生產運作。電風扇老化測試線在整個生產線的所有環節中占據核心地位，它是檢驗產品質量好壞的關鍵環節。整個自動化生產線過程包括五個階段：組裝段、過渡段、風冷段、燒機段和包裝段。

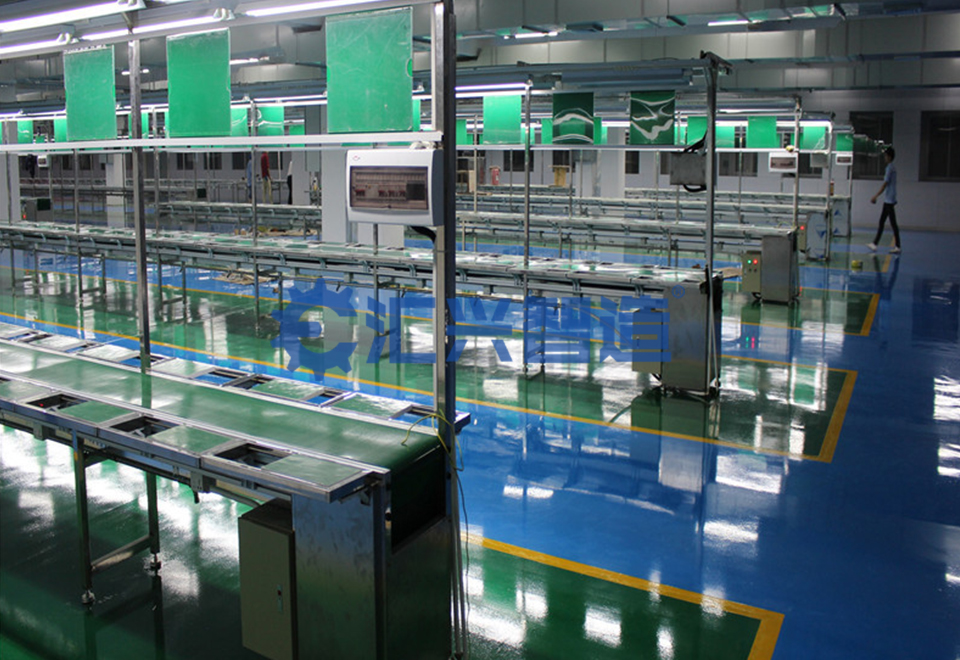

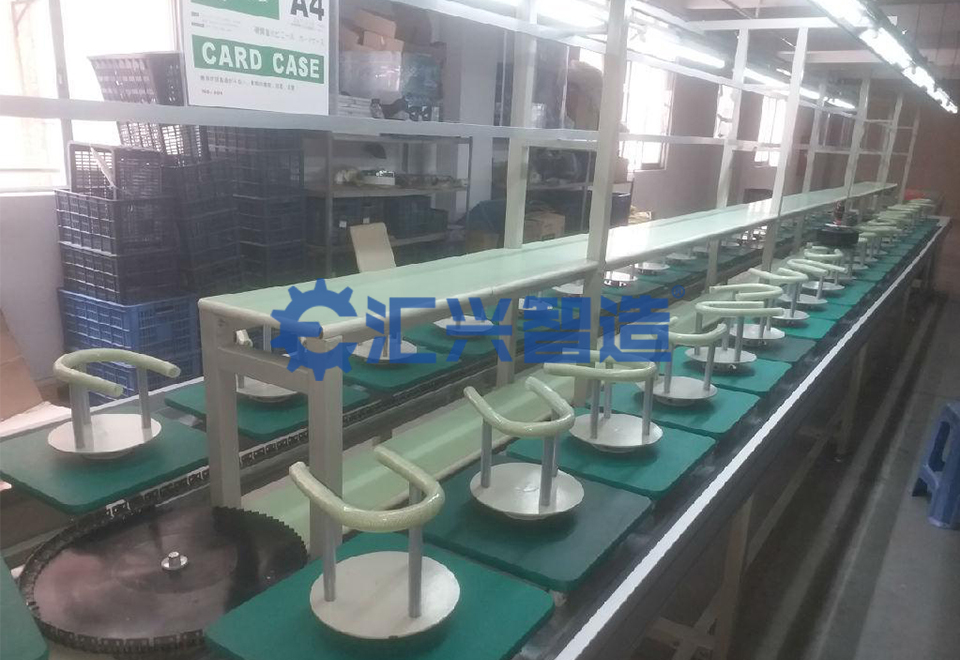

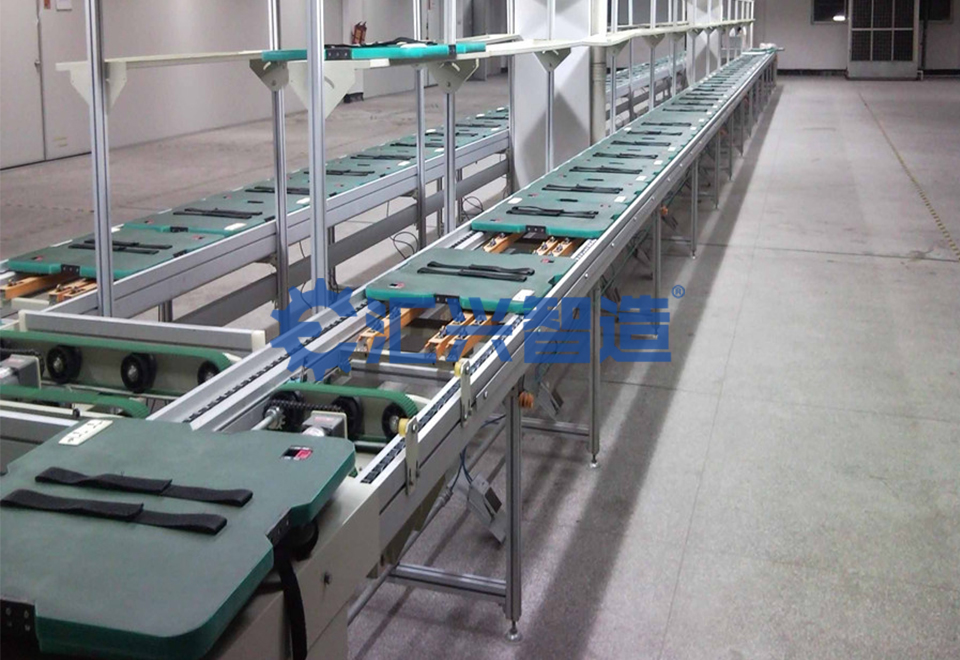

電風扇裝配線的特點：

該類生產裝配線采用PVC防靜電尼龍片基帶作為傳送介質，以鋁合金型材為護邊，適用于汽車零部件、儀器儀表、家電產品等行業的自動化裝配流水線。

電風扇裝配線的結構：

1、線體長度根據產品的裝配工藝編排計算得出；

2、線體高度為2M，其中工作面高度750±20mm可調；

3、線體寬度：150mm～1000mm根據產品規格自由定；

4、線體配置：1）日光燈，2）電風扇，3）氣管配有快換節口，4）工藝圖板，5）工作桌配有220V電源插座，6）進口輸送帶，7）專用鋁合金，

5、動力配置：國產電磁調速/變頻調速控制。

電風扇裝配線的工序及流程：

一、貼片流程

組裝線架與矽鋼片-->繞線-->刷錫膏-->貼電子零件-->過回流焊-->檢外觀(補焊)-->線圈與PCB組立組裝-->焊漆包線-->檢外觀---組立測試

二、插件流程

組裝線架與矽鋼片-->繞線-->插電子零件-->過焊爐-->切腳-->過波峰焊-->檢外觀(補焊)-->線圈與PCB組立組裝-->焊漆包線-->檢外觀---組立測試

三、扇葉組立加工流程

入磁-->充磁-->壓扇葉-->校平衡

四、風扇成品組裝流程

焊引線-->上組立-->壓組立-->打合銅-->扇葉上油圈-->套扇葉-->前端測試-->上油圈卡簧-->后端測試-->貼標簽-->檢外觀-->裝箱

匯興智造包裝生產線

全自動包裝機由自動上袋系統、包裝秤（視需要可設計為單秤或多秤）平臺、整形設備、拆邊機、批號及生產日期打印機、輸送機（含倒袋輸送機、立袋輸送機和平袋輸送機），還可設置收塵裝置等組成。自動上袋系統是全自動包裝和半自動包裝的主要區別。自動上袋系統對包裝袋的質量要求比較嚴格，當包裝袋涂膜不符要求時，自動上袋系統的故障率隨包裝袋質量下降而上升。如果非出口產品、貴重產品及對產品包裝有嚴格要求的物品包裝，從降低包裝袋的成本和包裝機的價格著想，建議采用半自動包裝機。
